ANSI 156.1, Американский национальный институт стандартов (ANSI).
Элемент | АНСИ 156,1 |
Цикл-тест | Уровень 1: 2 500 000 |
2 класс: 1 500 000 | |
3 класс: 350 000 | |
Испытание на огнестойкость | Пройти испытание на огнестойкость UL 10 C в течение 3 часов. |
Антикоррозийный | Испытание солевым туманом 200 часов |
Настоящий стандарт устанавливает требования к торцам и петлям. Включены циклические испытания, испытания на боковой и вертикальный износ, испытания на трение, испытания на прочность, испытания на отделку, а также требования к материалам и размерам.
Требования ANSI/BHMAA 156.1 | ||
Цикл-тест | Класс 1: | Шарикоподшипники Haevy Duty 4 |
Уровень 2: | Шариковые подшипники стандартного режима работы 2 | |
Класс 3: | Подшипник скольжения | |
Испытание на огнестойкость | Пройти испытание на огнестойкость UL 10C в течение 3 часов. | |
Испытания, описанные в настоящем стандарте, проводятся в контролируемой лабораторной среде. Результаты могут различаться из-за различий в установке, обслуживании и условиях окружающей среды.
Определение размера петли
Высота шарнира (+0/-0,015 дюйма (+0/-0,4 мм)) | Толщина шарнира (0,005 дюйма (0,83 мм)) | Толщина шарнира (0,005 дюйма (0,83 мм)) |
«А» для тяжелых условий эксплуатации | ||
4 1/2 дюйма (114 мм) | 0,180 дюйма (4,6 мм) | 8 |
5 дюймов (127 мм) | 0,190 дюйма (4,8 мм) | 8 |
6 дюймов (152 мм) | 0,203 дюйма (5,2 мм) | 10 |
8 дюймов (203 мм) | 0,203 дюйма (5,2 мм) | 14мин. |
«Б» Стандартный долг | ||
3 1/2 дюйма (89 мм) | 0,123 дюйма (3,1 мм) | 6 |
4 дюйма (102 мм) | 0,130 дюйма (3,3 мм) | 8 |
4 1/2 дюйма (114 мм) | 0,134 дюйма (3,4 мм) | 8 |
5 дюймов (127 мм) | 0,146 дюйма (3,7 мм) | 8 |
6 дюймов (152 мм) | 0,160 дюйма (4,1 мм) | 10 |
Определение веса двери
Высота шарнира | 1-й и 2-й класс Вес двери | 3-й и 4-й класс Вес двери |
3' (76мм) | 40 фунтов (18 кг) | |
3 1/2 дюйма (89 мм) | 100 фунтов (45 кг) | 45 фунтов (20 кг) |
4 дюйма (102 мм) | 125 фунтов (57 кг) | 60 фунтов (27 кг) |
4 1/2 дюйма (114 мм) | 150 фунтов (68 кг) | 75 фунтов (34 кг) |
5 дюймов (127 мм) | 175 фунтов (79 кг) | 100 фунтов (45 кг) |
6 дюймов (152 мм) | 230 фунтов (104 кг) | 125 фунтов (57 кг) |
8 дюймов (203 мм) | 300 фунтов (135 кг) |
1. Объем
1.1 Настоящий стандарт определяет критерии для легких, стандартных, тяжелых и удерживающих петель. Включены циклические испытания, испытания на боковой и вертикальный износ, испытания на трение, испытания на прочность, испытания на отделку, а также требования к материалам и размерам.
1.2 Испытания, описанные в настоящем стандарте, проводятся в лабораторных условиях. Результаты могут различаться из-за различий в установке, обслуживании и условиях окружающей среды.
1.3 Информацию о требованиях к петлям для противопожарных дверей см. в NFPA 80-2010 для противопожарных дверей и окон.

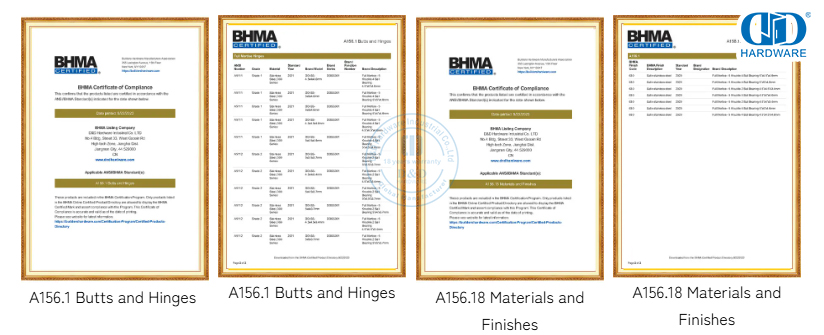

Петли изготовлены в соответствии со стандартом ANSI/BHMA A156.1.
● Все петли имеют пять шарниров, четыре шарикоподшипника, невыдвижные штифты, а также наконечники кнопок и заглушки.
●Все петли оснащены шаблонным отверстием для винтов, которое можно использовать как на деревянных, так и на полых металлических дверях и рамах.
●Шпильки, используемые в петлях, не изготовленных из черных металлов, изготовлены из нержавеющей стали.
● В нижнем наконечнике имеется отверстие для легкого извлечения штифта.
Размеры и допуски соответствуют ANSI-A 156.7.
●Шаблонная петля, врезная, квадратный угол, большой вес.
● Оснащен винтами из нержавеющей стали.
D&D Hardware, поставщик профессиональной дверной фурнитуры, предлагает дистрибьюторам и производителям первоклассную фурнитуру, известную своим высоким качеством и долговечностью. Наш ассортимент продукции, такой как дверные замки, дверные петли, дверные перекладины, дверные цилиндры, дверные ручки, доводчики и т. д., успешно прошел испытания ANSI/UL и CE EN.
D&D HARDWARE постоянно совершенствует технологии обработки, модернизирует технологическое оборудование и предлагает клиентам более широкий ассортимент продукции с высоким соотношением производительности и стоимости.
